地暖管設計安裝的最基本要求

2020-09-30

地暖管設計安裝的標準及其安裝要求,相對于地暖，我相信大家還是比較了解的，但是對于地暖管大家可能都還不怎么了解，今天就讓杭州斯培爾冷暖小編來給大家講講這地暖管設計安裝要注意哪些？

1、供水溫度不應大于60℃，一般民用建筑宜采用40℃～50℃，供回水溫差不宜大于10℃。低溫熱水地面輻射供暖系統的工作壓力，不應大于0.8Mpa;當建筑物高度超過50m時，宜豎向分區設置。

2、加熱管的敷設管間距，應根據地面散熱量、室內計算溫度、平均水溫及地面傳熱熱阻等通過計算確定。也可按照JGJ142《輻射供暖供冷技術規程》標準附錄A確定。　

3、加熱管壁厚應按供暖系統實際工作條件確定，可按JGJ142《輻射供暖供冷技術規程》標準附錄B的規定選擇。　

4、加熱管內水的流速不宜小于0.25m/s。　

5、地面的固定設備和衛生潔具下，不應布置加熱管。　

6、供暖系統的水質應符合現行GB1576《工業鍋爐水質》國家標準。與其他供暖系統共用同一集中熱源的熱水系統、且其他供暖系統采用鋼制散熱器等易腐蝕構件時，塑料管宜有阻氧層或在熱水系統中添加除氧劑。

二、安裝使用要求

1、加熱管遮光包裝運輸，不得裸露散裝；運輸、裝卸、搬運時應小心輕放，不得拋、摔、滾、拖。不得暴曬雨淋，宜儲存在溫度不超過40℃，通風良好，干凈的地點。與熱源距離應保持1m以上。應避免因環境溫度和物理壓力受到損害。

2、施工的環境溫度不宜低于5℃；在低于0℃環境下施工時，現場應采取升溫措施。

3、施工過程中，應防止油漆、瀝青或其他化學溶劑接觸污染加熱管表面。

4、施工前要求地面平整，無任何凹凸不平及沙石碎塊，鋼筋頭等。與土壤相鄰的地面，必須設絕熱層，且絕熱層下部必須設置防潮層。直接與室外空氣相鄰的樓板，必須設絕熱層。

5、加熱管敷設前核對型號，檢查外觀質量，管內部不得有雜質。加熱管安裝間斷或完畢時，敞口處應隨時封堵。

6、連接在同一分水器、集水器上的同一管徑的各環路，其加熱管的長度宜接近，并不宜超過120m。

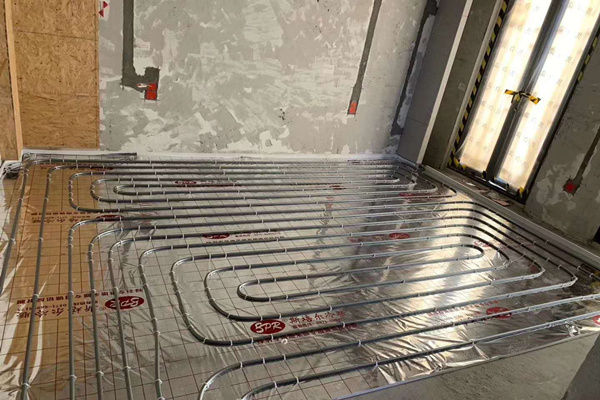

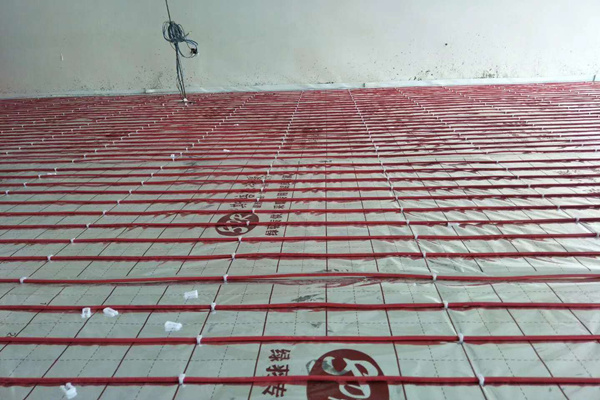

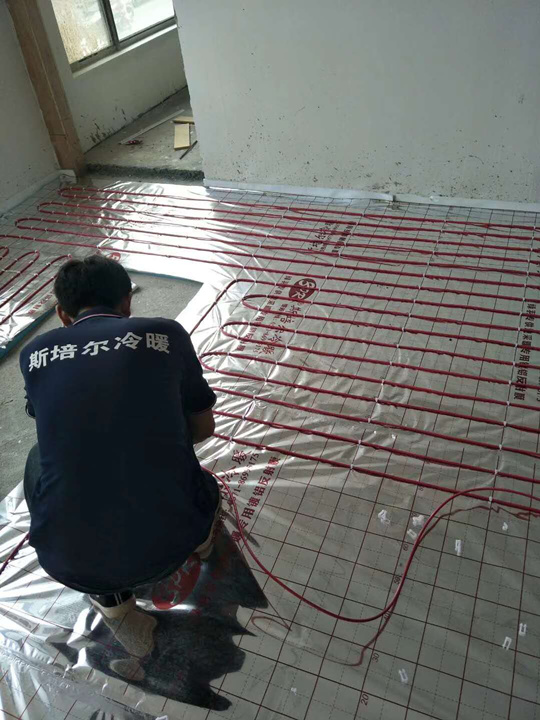

7、加熱管的布置宜采用回折型（旋轉型）或平行型（直列型）。加熱管應保持平直，管間距的安裝誤差不應大于10㎜。

8、彎曲加熱管時，圓弧的頂部應加以限制，并用管卡進行固定，不得出現“死折”，塑料管材彎曲半徑不宜小于6倍管外徑。

9、加熱管切割應采用專用工具，切口應平整，斷口面應垂直管軸線。

10、加熱管固定點的間距,直管段固定點間距宜為0.5～0.7m，彎曲管段固定點間距宜為0.2～0.3m。

11、在分水器、集水器附近以及其他局部加熱管排列比較密集的部位，當管間距小于100㎜時，加熱管外部應采取設置柔性套管等措施。

12、加熱管出地面至分水器、集水器連接處，彎管部分不宜露出地面裝飾層。加熱管出地面至分水器、集水器下部球閥接口之間的明裝管段，外部應加裝塑料套管，套管應高出裝飾面150～200㎜。

13、加熱管與分水器、集水器連接，應采用卡套式、卡壓式擠壓加緊連接。

14、加熱管的環路布置不宜穿越填充層內的伸縮縫。必須穿越時，伸縮縫處應設長度不小于200㎜的柔性套管。

15、地面輻射供暖工程施工過程中，嚴禁人員踩踏加熱管。

三、施工安裝質量驗收

加熱管安裝完畢后，在填充層施工前，應按隱蔽工程要求，由施工單位會同建設方或監理單位進行驗收。驗收時下列項目應達到標準要求。

1、加熱管的材料、規格及敷設間距、彎曲半徑應符合設計要求，并應可靠固定。

2、埋設于填充層內的加熱管不應有接頭。

3、水壓試驗應分別在填充層施工前和施工后進行兩次；水壓試驗應以每組分水器、集水器為單位，逐回路進行。試驗壓力應為工作壓力的1.5倍，且不應小于0.6MPa。在試驗壓力下，穩壓1小時，其壓力降不應大于0.05MPa。
